8550－xP、8750－xP、8850－xP盘装变送器的安装要求

1. 盘面开孔尺寸：92×92mm 详见下图

2.接线图如

2.1 8550－1P的接线

说明：3、4端子既是变送器的电源接线端子，也是变送器4～20mA输出信号的接线端子。1、2端子为辅助电源接线端子，在正常应用中不用接线，只有在传感器型号为2000、2507、2536、7002时，才需将图中所示的虚线接好。

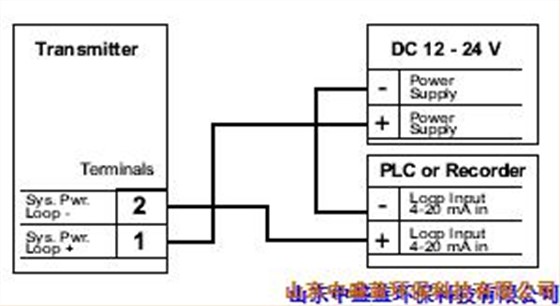

2.2 8750－1P的接线

说明：1、2端子既是变送器的电源接线端子，也是变送器4～20mA输出信号的接线端子。不需要辅助电源。

2.3 8850－1P的接线

说明：3、4端子既是变送器的电源接线端子，也是变送器4～20mA输出信号的接线端子。1、2端子为辅助电源接线端子，在正常应用中一定要将此线接好。

2.4 8550－2P的接线

接线端子，在使用了变送器的继电器输出功能时，或传感器型号为2000、2507、2536、7002时，必须将图中所示的虚线接好。

2.5 8750－2P的接线

说明：3、4端子既是变送器的电源接线端子，也是变送器4～20mA输出信号的接线端子。1、2端子为辅助电源接线端子，因为使用了变送器的继电器输出功能必须将图中所有的线接好。

2.6 8850－2P的接线

说明：接线与8850-1P完全一样。
