9950变送器常用菜单
不同传感器类型共用部分模式。以下介绍了大部分传感器的常用菜单。

所示的菜单和模式为示例。您所见的显示可能会不同。

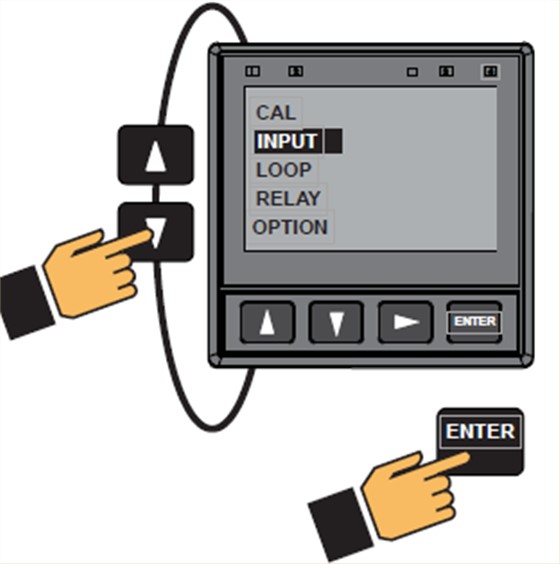

输入菜单

(全部）手动选择传感器类型（参见第. 页进一步说明)。
允许用户重置9950变送器到出厂设置。允许用户设置传感器特定参数。注意：强烈建议用户不要改变正确的传感器类型。

回路菜单 可以为9950上的每个电流回路单独设置以下内容

选择每个回路的源。 选择通道1 PRIMARY，通道1 SECONDARY，通道2 PRIMARY，通道2 SECONDARY或派生功能 1 – 4。Secondary值仅适用于pH，电导率/电阻率，液位，盐度和溶解氧。 派生功能仅适用于设定好的计算公式。

（仅限COND / RES）选择LIN / LOG。 默认= LIN。请参见附录中的LOG Current LOOP输出讨论。

（ALL）设置对应于所需4 mA输出的值。 最多6位数。 默认值= 0（ORP = -999）。

（ALL）（COND / RES记录模式中未显示）根据所需的20 mA输出设置值。 最多6位数。 Defaults = 100（Flow，Cond / Res，Temp），14（pH），1000（ORP），10（Lvl / Prs），5（4-20mA），80（Sal）。

（ALL）当检测到传感器错误（例如，传感器坏，传感器断线）时，设置所需的LOOP输出值。选择（3.6 mA，22 mA或NONE）。 默认值= 22。

（ALL）允许精确调整以补偿连接到9950的其他设备中的错误。
将电流输出调整为4 mA。 显示值表示精确的电流输出。 调整限制：从最小3.80 mA到最大5.00 mA。 默认值= 4.00 mA

（ALL）允许精确调整以补偿连接到9950的其他设备中的错误。将电流输出调整为20 mA。 显示值表示精确的电流输出。 调整限制：最小19.00 mA到最大21.00 mA。 默认值= 20 mA。

（ALL）按▲或▼手动控制输出电流值从3.8 mA到21.00 mA，以测试LOOP的输出。 当此菜单项离开时，当前电流回路将恢复为自动控制。

继电器菜单

所有继电器为每个继电器1 - 4选择源。选择CH 1 PRIMARY，CH 1 SECONDARY，CH 2 PRIMARY，CH 2 SECONDARY，二进制1 - 4，派生功能1-4，定时器或MULTIPLE模式。 SECONDARY值仅适用于pH，电导率/电阻率，液位，盐度和溶解氧。派生功能仅适用于设定好的计算公式。

（所有二进制）当打开（关闭）或关闭（打开）时，二进制输入可以设置为触发状态。需要使用3-9950.393-3模块。

（定时器）允许用户选择周期或工作日模式。

定时器在周期模式下将允许用户选择时间单位，时间量，具体的开始日期，特定开始时间，持续时间和保持功能。
默认值HOURS，2，12/01/2015，10:00，60秒，HOLD WHILE RELAY＃ACTIVE NO。

定时器在工作日模式将允许用户选择一天或一周的多个天，及这些日期的开始时间，持续时间和保持功能。默认值10:00，60秒，HOLD WHILE RELAY＃ACTIVE NO

MULTIPLE模式将使用多达3个源，其中只有当这些源满足指定条件时，A | B | C，A＆B＆C，A |（B＆C），A和（B | C）继电器才会被激活。默认为OFF请参阅第18页。

MULTIPLE模式A | B | C将在任何条件A，B或C为真时激活。

MULTIPLE模式如果所有条件A，B和C都为真，A＆B＆C将激活。

如果A为真或B和C为真，MULTIPLE模式A（B＆C）将激活。

如果A为真或B和C为真，则MULTIPLE模式A（B | C）将激活。

（全部传感器）选择R1输出模式：OFF，LOW，HIGH，WINDOW IN，WINDOW OUT，CYC LOW（FLOW除外），CYC HIGH，PROP PuLSe，VOL PuLSe，PWM，TOTAL，USP，ERROR模式。请参见第15页，继电器模式。 默认= OFF。 继续选择R2，R3和R4输出模式。 当MODE设置为ERROR，如果在任一通道上检测到传感器故障，继电器将触发。 ON DELAY延迟继电器的触发时间，在所设定的延迟时间之后触发。 （请参阅第15页的Cycle High/Low讨论）。

（全部传感器）（如果显示LOW，WIND IN / OUT或CYC LOW模式）如果过程测量值等于或低于此值，继电器将打开。请设置所需值。

（全部传感器）（如果HIGH，CYCLE HIGH（除流量以外）或WIND IN / OUT模式显示）如果过程测量值等于或高于此值，则继电器通电。 设置所需值。

（仅流量传感器）（如果Cycle High（流量），TOTAL或VOL PLS模式显示）每个脉冲发送前对流量进行累加。当体积流量超过此设定值时激活继电器。设定为需要的值。

（全部传感器）（如果LOW，HIGH，WIND IN / OUT，CYC LOW / HIGH或USP模式显示）。滞后值可阻止在设定值处跳动。设定数值 (单位与 INPUT模式中的相同)以作用到SET LOW或SET HIGH值。

（仅电导率/电阻率）当USP限定值偏移超过其限定值时继电器触发(只在USP 模式下显示)
（参见附录中的USP限值讨论，第62页）。 注意：如果超过了USP限值，或温度补偿设置为线性或纯水，或电导率测量单位不在uS，或电导率报告测量误差时，继电器将触发。

（全部传感器）（如果低，高，WIND IN / OUT，CYC LOW/HIGH或错误模式显示）在继电器触发条件满足时，设定多少秒后 (最多9999.9)继电器被激活。

（除压力以外的所有传感器）（仅在PROP PLS模式下显示）设置比例脉冲的最小设定值。

（除压力以外的所有传感器）（仅在PROP PLS模式下显示）设置比例脉冲的最大设定值。

（除压力以外的所有传感器）（仅在PROP PLS模式下显示）设置所需的最大脉冲速率（最大300）。
注意：脉冲宽度固定为100 ms。

（除了压力和液位之外的所有传感器）（仅在PWM模式下显示）设置脉冲宽度调制的最小值。

（除了压力和液位之外的所有传感器）（仅在PWM模式下显示）设置脉冲宽度调制的最大值。

（除了压力和液位之外的所有传感器）（仅在PWM模式下显示）设置一个完整脉冲周期的时间值。（继电器ON时间+继电器OFF时间）。

（全部传感器）（仅当CYC LOW / HIGH模式时显示）设置继电器保持开启的秒数（最多99999）。 （请参见第15页的讨论）。

（仅流量传感器）（仅当VOL PULS模式时显示）设置脉冲宽度。

(仅流量传感器) (在 TOTAL模式下) 可复位值，但超过此值继电器闭合. 需要复位累积量来关闭继电器输出 (VIEW Mode 模式下)。设定最大值。

(全部传感器) 按 ▲ 或 ▼ 进行继电器开启或关闭的测试。也可用于复位或闭锁/解锁继电器。不可复位累加器。
