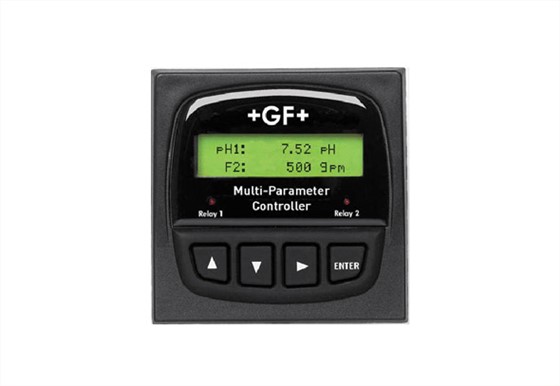

9950变送器设备启动指南

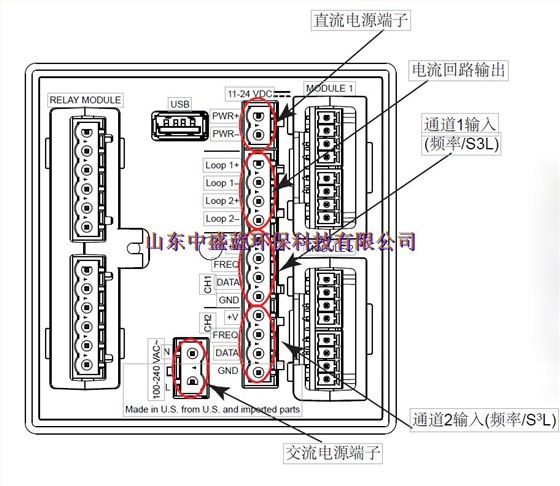

一、端子定义

确定变送器的安装位置。如果安装后无法接触到变送器背面，则先进行可移动的端子排接线，再整体安装。

9950需要12-32VDC稳压电源, ±10% 可调 (24 VDC 额定电压) 或100-240 VAC 50/60Hz电源。
最大上拉电流是：
直流供电时 500mA交流供
电时 24VA

直流电源端子 3-9950-1或3-9950-2仪表需要

12-32VDC，±10% 稳压，最大0.5A。直流电源输入，和回路电流调节电压需要UL60950-1或UL61010-1认证过的电源。电源应具有在4000m的高海拔下正常工作的能力。

交流电源端子 仅 3-9950-2仪表需要

100-240 VAC at 50-60 Hz, 24 VA MAX

继电器模块取决于型号

•3-9950.393-1 四组机械式继电器，5A，250VAC或5A，30VDC
•3-9950.393-2 两组机械式继电器，5A 250VAC或30VDC，和2组固态继电器50mA，30VAC或30VDC
•3-9950.393-3 两组机械式继电器，5A 250VAC或30VDC，和4组二进制输入6mA，10VDC到24VDC

通道1和通道2：数字(S3L)/频率输入

回路输出

2路4-20mA电流回路输出12-32VDC，±10% 稳压，最大30mA

USB接口

通过USB可进行软件升级

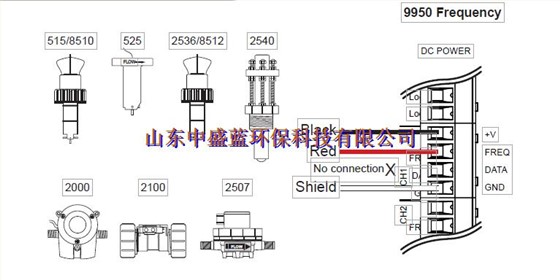

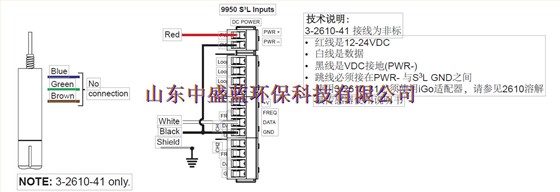

二、传感器接线

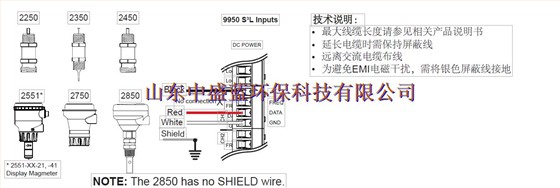

技术说明：

•最大线缆长度请参见相关产品说明书。
•延长电缆时需保持屏蔽线
•远离交流电缆布线

设置515/525到9950的输入通道时，选择“Yes” 515/8510 和 525 的安装，为避免EMI电磁干扰，需将银色屏蔽线接地

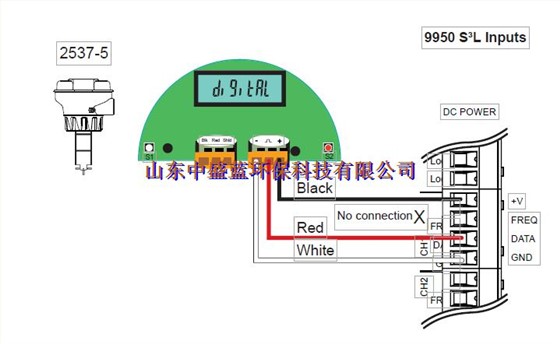

技术说明：•2537需要16 - 22 AWG电缆
•电缆直径 7 mm- 10 mm (0.275 in.-0.394 in.)以在缆塞处可靠地防水密封
•穿线孔为 ½ inch NPT 螺纹。布线后，使用缆塞(3-9000.392-1) 导线管密封

穿线孔2537 输出继电器频率信号或数字信号(S3L)到9950

三、传感器接线

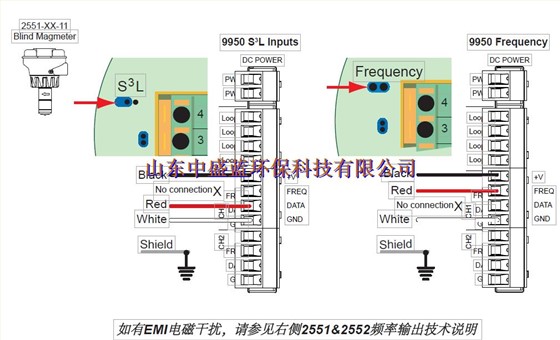

蓝色跳线如图放置在两个针脚, 2551-XX-11(无显示电磁流量计)输出频率信号。当不放置(或只放置在一个针
脚)，2551-XX-11 输出数字信号 (S3L)(推荐)。

2551和2552传感器输入接线

•频率和数字信号 (S3L) 二选一
•Signet 推荐配置为数字信号 (S3L)输出, 以达到更高精度和显示反向流量 (负值)。
•输入类型可以在流量传感器类型中的INPUT菜单中选择"SENSOR FREQ" 或
"SENSOR S3L" （参见P29）

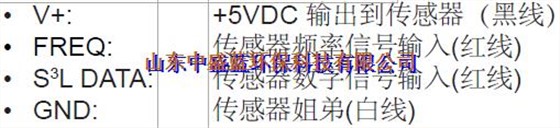

频率输出技术说明(2551&2552)

•频率输出不论流向只显示为正向
•9950 向 2551 和2552提供5 VDC。不需要额外电源
•如有EMI电磁干扰需将银色
屏蔽线接地

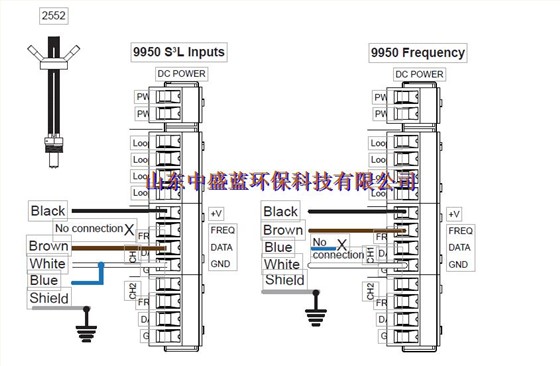

2552技术说明

2552技术说明

2552技术说明

•2552 输出频率信号到 9950
•远离交流电缆布线。
•为避免EMI电磁干扰，需将银色屏蔽线接地。
