第一章 润新阀原理

1、 工作原理
依托端面密封的原理，将多个阀门紧密地集成在一个阀体上，呈平面圆周布置。当旋转动片时，即可实现同时关闭若干阀门，同时开启另外若干阀门的功能。
A、 结构原理
采用一定面积的高平面度两平面的贴合，能起到密封阻流的作用。润新阀在阀体内径向固定一个高平面度的定密封片，通过手柄或电机带动高硬度、高平面度的陶瓷动密封片与定密封片贴合旋转，由于动、定密封片各自带有不同的盲孔与通孔，当动片停留在定片的不同位置时，即可产生不同的流体通道，从而实现制水、反冲洗、吸盐+慢洗、向盐箱补水、正冲洗等五种功能。（注：过滤阀实现制水、反冲洗、正冲洗三种功能）。

B、 自动阀控制原理
信号→程序控制器→传动装置→动阀片→定位装置→程序控制器
系统采用微电脑控制，以时间、流量或出水水质等为信号启动程序，通过传动装置带动动阀片旋转，到达相应的位置后，通过定位装置将信号传送至微电脑，停止动作；当下一信号满足设定要求时，再次启动转向下一工位。如此周期循环，在动阀片旋转一周的过程中，实现所需的各种功能。

2、 F63 软化阀的原理
图 1-1 所示为 F63 的动定片示意图，定片固定在阀体上，在阀体上设有进出水口、排水口、吸盐口、罐体内的上下布水器，并与定片上的通孔对应相通。动片有一通孔与进水口常通，另有两个导流盲孔，通过旋转动片使动片与定片贴合，进而形成不同的流道，从而形成运行、反洗、吸盐、补水、正洗等工位，各工位的水流方向以及动定片贴合状态如图 1-2 至 1-6所示；

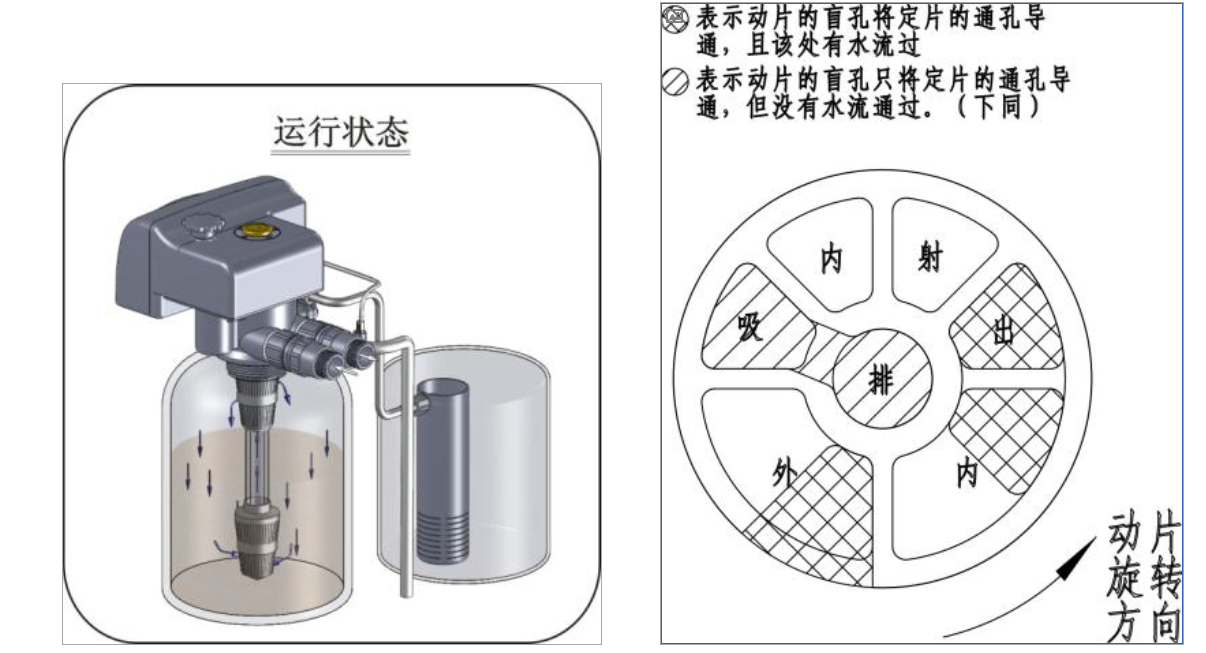

A、制取软水（运行）
原水经动片通孔进入定片、阀体、上布水器，经树脂软化后，从下布水器、中心管返回定片，由动片的盲孔导流，最后从出水口流出。

B、反洗状态
原水经动片通孔进入定片、阀体、中心管，从下布水器流出，经树脂层，上布水器、阀体，返回动片的盲孔，最后从排水口流出。
（反洗状态下，出水口与吸盐口相通。当多台设备并联出水时可导致出水口的水流向盐箱，需在出水口加装单向阀或电磁阀）。

C、吸盐慢洗状态
原水经动片通孔进入定片，经射流器后产生负压把盐水吸入，与原水混合后，从上布水器流入树脂层，将树脂还原后，从下布水器、中心管返回定片，由动片的盲孔导流，最后从排水口流出。

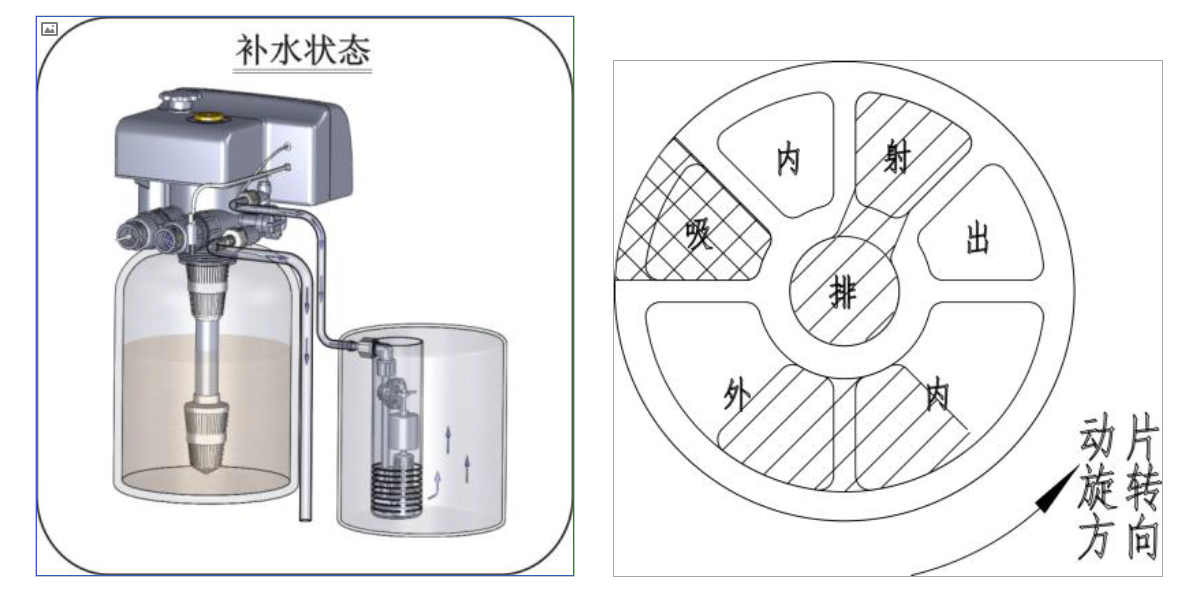

D、补水状态
原水经动片通孔进入定片，经射流器后，一部分从吸盐口注入盐箱，另一部分清洗射流器喷嘴后，通过动片的盲孔导流，最后从排水口流出。

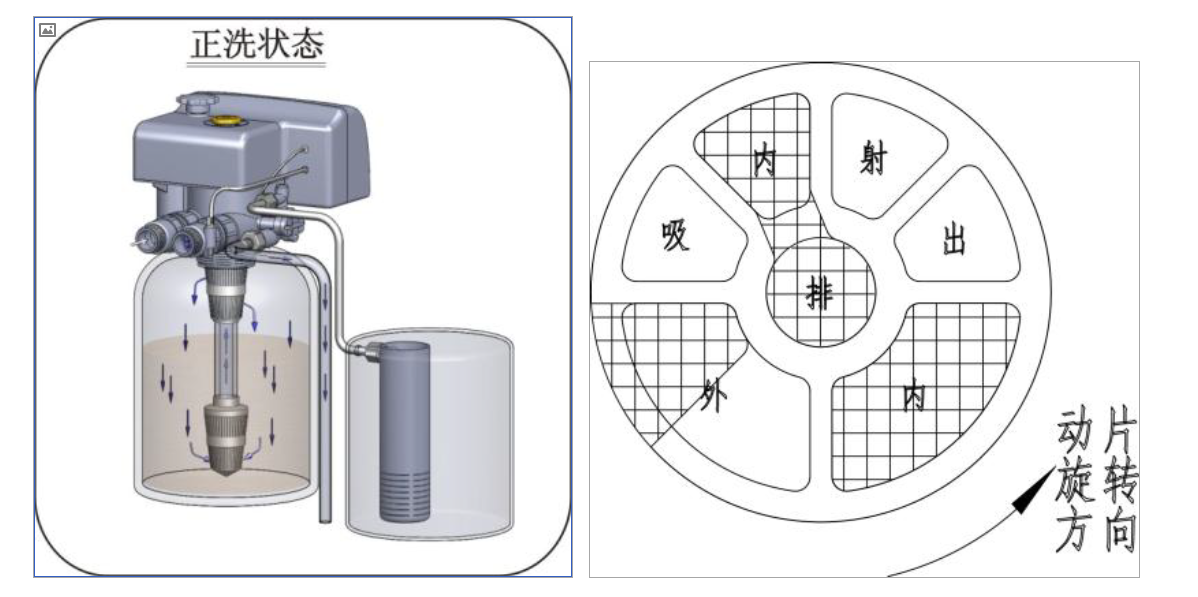

E、正洗状态
原水经动片通孔进入定片、阀体、上布水器，经树脂层后，从下布水器、中心管返回定片，由动片的盲孔导流，最后从排水口流出。

对过滤阀，仅有制取净水（运行）、反洗、正洗等功能。

3、 F96 软化阀的原理

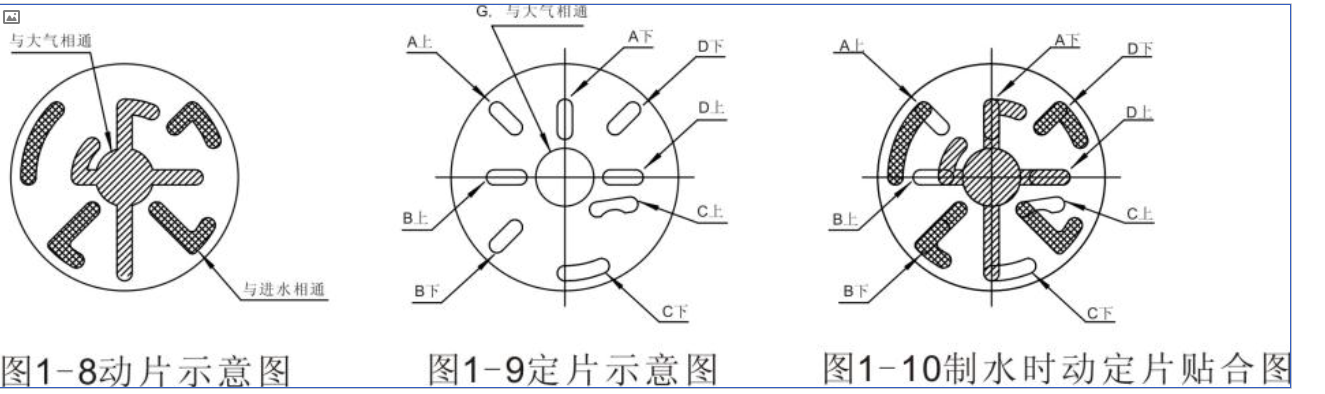

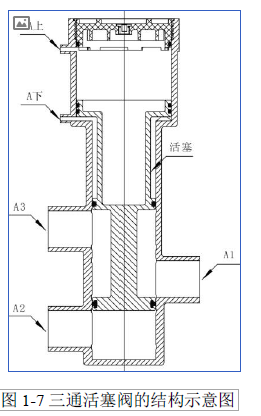

图 1-7 所示为 F96 的四个三通活塞阀 A、B、C、D 的结构示意图，图 1-8、图 1-9 所示为 F96 分配阀的动定片示意图，图 1-10 为 F96 分配阀在制水状态时的贴合示意图。动片上设有四个通孔及一个盲孔。定片中心设有一个通孔 G 安装在阀体上与大气相通；定片上分别设有 A 上、A 下、B 上、B 下、C 上、C下、D 上、D 下等八个通孔，分别与三通活塞阀 A、B、C、D 的上腔及下腔相通。

A、 制取软水（运行）
制水时，如图 1-10 的制水时动定片贴合图，分配阀控制四个三通活塞阀实现 A 活塞向下、B 活塞向上、C 活塞向下、D 活塞向上，即形成图 1-11的流程图。

B、 反洗

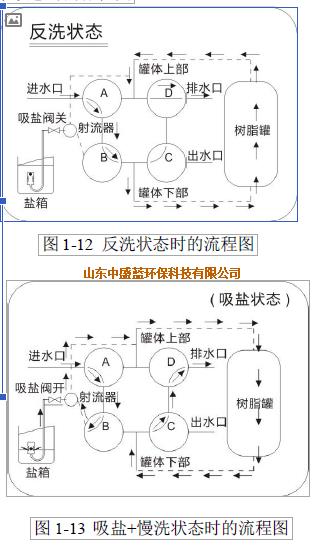

反洗时，通过分配阀不同的动定片贴合状态，使分配阀控制四个三通活塞阀实现 A 活塞向上、B 活塞向上、C 活塞向上、D 活塞向下，即形成图 1-12的流程图。

C、 吸盐+慢洗
吸盐时，通过分配阀形成不同的动定片贴合状态，使分配阀控制四个三通活塞阀实现 A 活塞向上、B 活塞向下、C 活塞向上、D活塞向上，同时程序控制吸盐球阀打开即形成图 1-13 的流程图，吸盐结束后，程序控制吸盐球阀关闭即进入慢洗状态。

D、 正洗

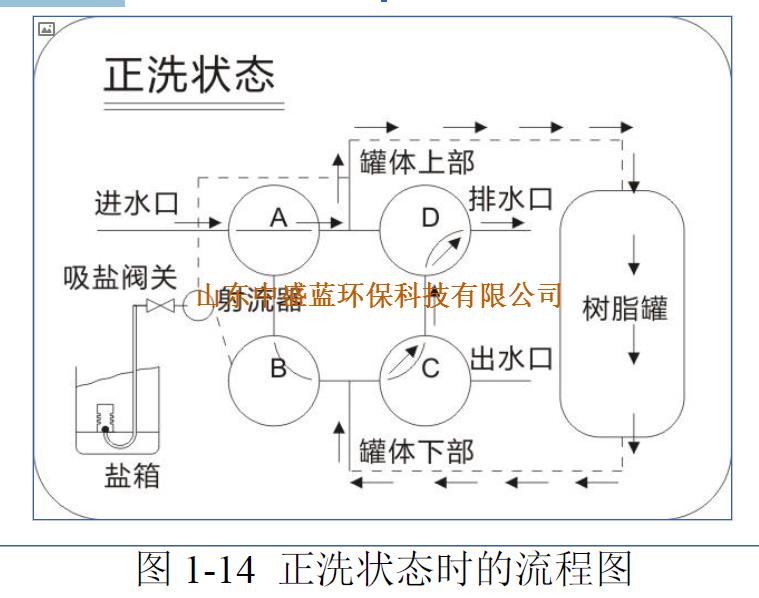

正洗时，通过分配阀形成不同的动定片贴合状态，使分配阀控制四个三通活塞阀实现 A 活塞向下、B 活塞向上、C 活塞向上、D 活塞向上，即形成图 1-14 的流程图。

E、 盐箱补水
正洗完成后，程序控制阀门进入运行状态，同时控制电动球阀开启，一小部分原水经射流器进入盐箱，当达到设定的时间后，控制电动球阀关闭。
从原理可以看出，F96 软化阀通过分配阀将压力源引入四个三通活塞阀，由于活塞阀中的活塞上下的受力面积不同，从而形成了压力差，克服了活塞与橡胶间的阻力，控制活塞上下移动。为了使活塞形成一定的压力差，因此在使用过程中，电控阀增加了一个隔膜泵使进水压力≥0.2MPa≥ 主阀的进水压力（同时应确保定片与大气的排水口 G 通畅）。
当用作过滤系统时，分配阀只需控制活塞实现运行、反洗、正洗等功能即可。
