pH/ORP 故障定位手册

第一章
传感器没有保持校准状态或无法正确读数传感器没有保持校准状态或无法正确读数传感器没有保持校准状态或无法正确读数传感器没有保持校准状态或无法正确读数传感器没有保持校准状态或无法正确读数传感器没有保持校准状态或无法正确读数
传感器从放大器或电子产品上移除：

1.过程温度和压力是否在电极的限制范围之内？

系统的化学特性？

- 若电导率值在100us以下，需使用LC类型电极。
- 电导率值在20us以下，需要使用pH电极手册中所述的特殊安装方式并控制流量大小。
- 在含有HF的应用中，对于pH6以下介质，需使用特殊的耐HF电极。

HF含量必须小于等于2%。

2.客户是否有读取传感器上的日期。

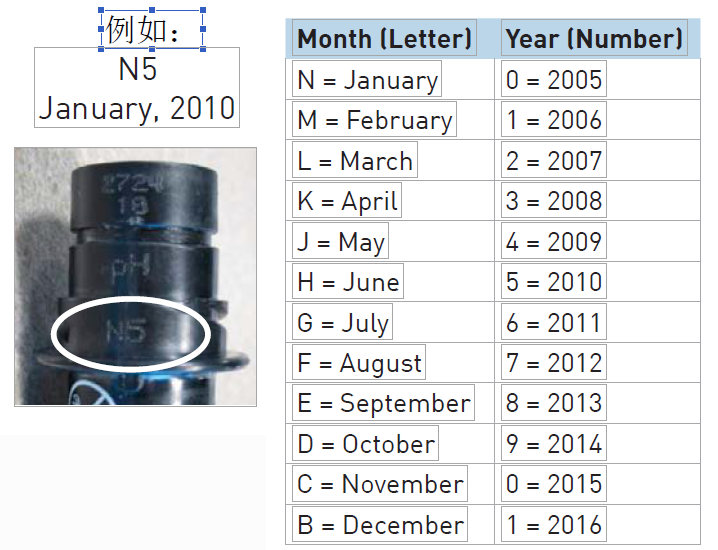

使用电极日期的码表，核查传感器的寿命查看注意事项1.
电极是否距生产时期小于一个月？

是 跳转至步骤3.否 查看注意事项1

注意事项1：注意事项1：注意事项1：所有Signet的pH电极均有生产的年、月指示代码。pH电极的寿命为12至

18个月。 使用寿命取决于客户应用环境参数的变化。生命期从小于1个月到2年均为正常。 pH电极没有
保用期。对照码表，核查在pH电极上的代码对应的日期。传感器需安装在合适尺寸的管道中，才能正常工作。

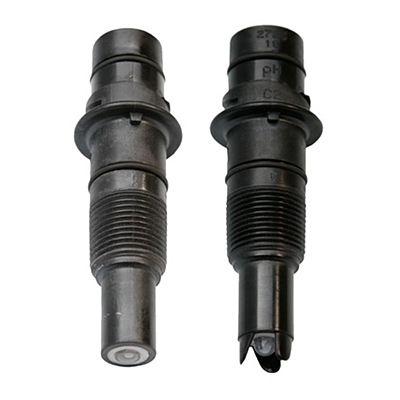

3.对于pH电极

检查pH电极的玻璃。玻璃是否有缺口，破裂或损坏？对于ORP电极：

检查ORP的铂电极是否损坏？
是 传感器玻璃或铂电极无法维修或更换，需要更换新的电极。查看注意事项3。否 跳转至步骤4.

对于pH和ORP传感器：

检查参比和传感器本体，是否有损坏或化学侵蚀。如果参比坏掉或本体有损，更换电极。
是 更换传感器 参考注意事项3.
否 跳转至步骤4.

4.玻璃、铂电极或参比连接是否脏污？

是 跳转至步骤5清洗设备否 跳转至步骤6.

5.清洗pH和ORP传感器

对于一般清洗，推荐使用油脂、油类、动植物油或家用肥皂来清洗。

6. 设备正常运行需要进行2点标定。推荐使用pH7.0和pH4.0的缓冲液进行标定。

pH传感器pH传感器

6.1清洁传感器并使用去离子水冲洗，放在缓冲液7.0中。进入标定菜单标定标准值。mV值读数是否在-50mV~50mV范围内？
是 记录mV值并调整pH值至7.0，跳转至6.2
否 mV值偏差大于50mV，需更换传感器。不担保。
对于除垢，使用弱酸，0.5%HCL或醋皆可，浸没时间不要超过10分钟。除垢后，把传感器浸没在pH4.0缓冲液20分钟，再做标定。

6.2使用去离子水冲洗传感器并放至pH缓冲液4.0中。进入标定菜单标定斜率。mV值读数是否在+127mV~227mV范围内？
是 记录mV值并调整pH值至4.0.跳转至注意事项2.
否 需更换传感器
查看注意事项3.查看注意事项3.查看注意事项3.

ORP 传感器传感器传感器
6.3 清洁传感器并用去离子水清洗。放在加了醌腈醌的饱和缓冲液7.0中，进入标定菜单，

标定标准值。
mV值是否在+37mV~137mV之间？
是 记录输入mV值并调整至+87mV。
否 mV值偏差大于50mV，需更换传感器。不担保。

6.4 使用去离子水冲洗传感器。传感器放进加了醌腈醌的饱和缓冲液4.0中。确定标定

斜率。mV值是否在214mV~314mV范围内？
是 记录输入mV值并调整至+264mV。跳转至步骤7.否 mV值偏差大于50mV，需更换传感器。不担保。

注意事项2：注意事项2： 计算pH传感器的斜率。

新的pH探头可以有95%的斜率甚至更好。可用的传感器斜率范围在85%到115%之间。
a. 传感器在缓冲液4.0中的mV值减去在缓冲液7.0中的mV值。
b. 除以177mV

c. 乘以数字100.
d. 如果斜率值大于115%或小于85%，需更换传感器
7. 检查传感器DryLoc连接针脚是否有腐蚀或损坏：
探针是否腐蚀或损坏？
是 腐蚀-清理探针并更换传感器的O型圈
是 损坏，需更换新的传感器
否 跳转到步骤8
8. 检查电路或放大器的探针是否损坏，使用棉棒轻推探针。

注意事项3： 极端温度和化学品接触会使电极被冻裂、损坏。根据应用选择合适的传感器。

第二章第
变送器显示“Check Sensor”
本节是针对2760、8750设备的使用。

1. 核查客户应用是pH系统或是ORP系统。pH系统跳转至步骤2. ORP系统跳转至步骤3.
2. 对照表1核查pH电极产品型号。传感器型号是否在表1中？是 跳转至步骤4.
否 错误选型。客户需购买正确的电极。

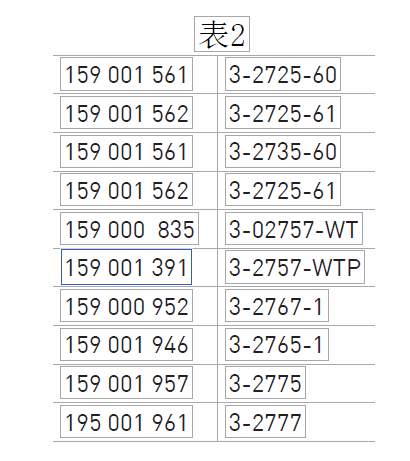

3. 对照表2核查ORP电极产品型号。传感器型号是否在表2中？是 跳转至步骤4.
否 错误选型。客户需购买正确的电极。
4. 核查所使用放大器产品型号。放大器型号是否在表3中？

是 跳转至步骤5.
否 选型错误。客户需选择正确的放大器。

5.核查变送器和放大器之间接线是否正确？

是 跳转至步骤6.否 重新接线.

客户需仔细阅读各颜色的端子正确接线。
