1. PH/ORP 电极安装

安装分为浸没式安装和管道安装。
浸没式安装，通过塑料或金属管连接放大器后部的 3/4’’NPT 螺纹.需要使用密封胶密封：

管道安装，可连接 3/4"NPT 或 ISO 7/1-R3/4 螺纹管件中，含杂质的建议用平型探头：

PH/ORP 安装角度：
ORP 任意安装角度皆可，PH 中 2764-2767 差分电极需与水平面呈至少 15°夹角，其它 2724-2726,2774-2777 任何角度皆可。

2724-2726,2774-2777

2764-2767  流通池安装，

介质下进上出即可

注意：PH 电极和放大器连接时要注意，只有听到”咔哒”一声时，才安装好， O 型圈要涂润滑脂，如下图。

2. 接线

放大器 2750 连接 9900 接线：

2750 接延长线最长可达 30 米，建议用屏蔽线，和动力线分开走。 9900 连接 PLC 接线：

3. 9900 设置详细步骤
9900 需设置传感器类型（TYPE）、4-20mA 输出等参数。
（1）  修改传感器类型：若是新仪表，9900 会自动选择传感器，不是新仪表需要在 Type中调节，如下：原始界面长按 Enter 3 秒，按右键选择 INPUT（闪烁），按 Enter进入，显示 NAME，FLOW，按方向上键，显示 TYPE，FLOW，按方向右键修改，提示输入密码，密码是上上上下，按 1 或 2 次下，出现 PH 或 ORP，按 Enter，出现 are you sure，按下选择 yes，Enter，同时按上下，返回原始界面。

（2）  4-20mA：PH 默认 4-20mA 对应 0-14，ORP 修改如下：原始界面长按 Enter，进入 LOOP 选项，看到 4mA SETPT 对应值，默认为 0，右键修改，按上下键调整， Enter 确认，出现 20mA SETPT 对应值设置，按右键，输入密码上上上下，通过上下键修改对应的值，按 Enter 保存，同时按上下，返回原始界面。
4. PH/ORP 标定
1. 传感器标定复位：

9900 原始界面长按 Enter，Enter 进入 Cal 选项，按 3 次上键，出现 RESET PH CAL，右键输入上上上下出现 NO，按下变成 YES，Enter。

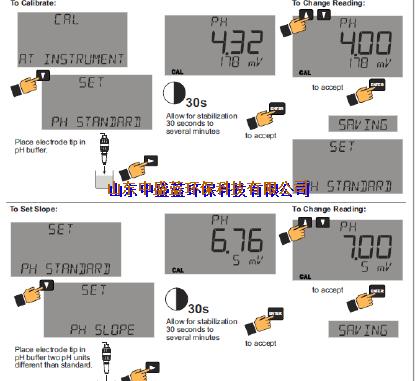

2. 手动标定

9900原始界面长按Enter，Enter进入Cal选项，连续按3次下键，出现SET PH STANDARD，按右键，输入密码上上上下，将电极放入PH7标液中，摇晃电极去除表面的气泡，待示数稳定，通过上、下和右键，将示数调整至标液值，按Enter，STANDARD值标定完毕，继续按下键，出现SET PH SLOPE,右键，将探头放置PH4/PH10标液内，待示数稳定，将显示值修改到标液值。
