流量探头及仪表的频率及S3L信号 故障排除电话指引

一般问题-转轮探头
流量表读数为零-到第25步。
流量表读数不规则，不稳定，精度差-参考第1~24步

1. 确认探头线与动力线不在同一线槽内。探头线独立走线？
• 是，到第2步
• 不是，分离探头线独立走线且重新测试
2. 探头的型号是否以下
515, 8510, 525, 2536, 8512, 2537, or 2551?

• 是，到第3步
• 不是，到第7步
 3.查看仪表的K-Factor的值是多少？是否按照操作手册或网站的指引？

• 是，到第4步
• 不是，输入正确的K-Factor的值且重新测试

4. 使用的安装件是什么型号？
• 不知道，到第8步
• 知道，确认安装件编码和尺寸。参考NOTE1，到第12步
• 如果是第三方的安装件，参考NOTE2

备注 1:
所有ASTM管件，插入探头是专为不同尺寸设计的。
参考3-0000.706全球安装及安装件K-Factor系数手册来确定探头长度是用卡箍式或三通式。
末按管子尺寸安装对应的探头会造成探头不能正常工作。
备注 2:
非原装安装件，插入深度为管内径的10%。如果不能保证插入深度会带来测试的不稳定及不准确。

5. 如果K-Factor正确，而流速(流量)不正确，就需要标定。参考NOTE3。流速(流量)是否正确？
• 流速(流量)是否正确？
• 不正确，到第5步或联系GF

6. 安装管是什么材料，管的尺寸，管的壁厚或SDR？
• 知道，参考NOTE6
• 不知道。客户需要提供信息

备注 3:
标定探头需要一个参考流量或者体积。

在旧款GF仪表上标定:

- 按照手册设置K-factor值及单位
- 开始流动记录GF仪表的流量和参考仪表的流量
例如：GF仪表读数是350GPM，而参考仪表的读数是400GPM

GPM/LPM

400/350 = 1.14 或相差14%

- 如果想流量高，就用原K-factor值/1.14
- 如果想流量低，就用原K-factor值*1.14

在8900或9900上标定

- 按照手册设置K-factor值及单位
- 开始流动记录参考仪表的流量进入9900 CAL菜单，选择“calibrate by rate”项
- 输入参考流量并按ENTER保存。新的K-Factor值将被调整且保存

体积标定只能用于8900和9900仪表

体积标定是最标准的流量标定方法。前提是必须有个已知的体积量。这个体积量可以来自罐体或者液体容器(这种容器可以通过质量转换成体积)。

- 进入8900或9900的CAL菜单，选择“calibrate by Volumetric”项
- 按ENTER键
- 打开阀门计算流过探头的体积
- 打开阀门计算流过探头的体积

备注 4:
如果三通安装件非原装的，而安装管的尺寸和材料是知道的。可以使用基本的流量信息和对应的K-Factor值来排除故障。

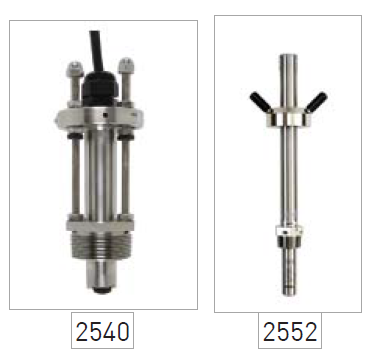

7. 探头是否2540或2552型号？
• 是，到第5步

• 不是，它是个插入式探头，回第1步

8. 安装管是什么材料
确认是否对应的直焊式安装件或卡箍安装件使用？卡箍安装件是否合适？
• 合适，到第9步
• 不合适，更换成直焊式安装件
9. 直焊式安装件的缺口是否与安装管中心对齐(如图)?直焊式安装件是否正确?
• 正确，到第10步
• 不正确，直焊式安装件必须安装到正确位置
10. 安装管尺寸和壁厚?
计算H高度，关于H高度
参考第10~11页
到第11步
11. 客户计算的H高度是多少？与你计算的一致不?
• 一致，到第12步

不一致。检查你计算信息与客户的计算信息，H高度必须是正确的才能往下一步

12. 是否满管?
• 是否满管
• 不是，请更改确保满管。参考备注5

备注 5:
所有GF流量探头都需要液体满管

13. 探头位于管道上的什么位置? 见图
• 12点位置：可以接受。但要注意气泡影响。
• 10点到11点位置或者1点到2点位置，这是最好的位置。
• 10点到11点位置或者1点到2点位置，这是最好的位置。
• 其它位置都不建议安装，杂质或颗粒会加速探头的磨损。
• 2551或2552可装在任何位置(注意汽泡和杂质)。

14. 能装在有微量空气的管道中不?
• 可以，探头要安装在除了12点以外其它的位置。

移动探头并测试。
增加平均值稳定信号。
2551和2552可以通过0250软件来调整平均值。

15. 设计的流量值是多少?
• 最小流量
• 最大流量
• 正常流量    参考备注6

• • 不知道，流量可能超出范围。客户必须改进。
• 备注 6:
  Step 16.根据安装管尺寸信息，参考第12页和13页的流量范围，以确定流量是否达到最小流量要求。到第16步。
• 16. 使用参考资料中的流量范围来验证流量，检查流量是否在最小与最大流量之间。
  • 在范围内，到第17步
  • 不在范围内，客户可以更换不同型号的探头
  17. 检查探头的直管段距离是否满足要求?
  • 满足，到第18步
  • 不满足，参考备注7
• 备注 7:
  如果直管段不能满足要求，有可能造成流量不稳定及不准确。以下解决方案可向客户建议：
• - 增加或减少平均时间
  - 2551或2552增加或减少平均时间可用0250软件
  - 将探头移动到垂直管路上并确保流向是由下往上
  -如果直管段距离受阀门影响，可考虑移动探头到阀门的另一边
• 18. 探头是否被安装在垂直管上?
  • 是，到第19步
  • 不是，到第20步
• 19. 流向是否从下往上?
  • 是，到第20步
  • 不是，参考备注8到第20步


备注 8:
如果探头安装在从上往下的垂直管中，流量有可能会波动及不准确。这将会影响流量的精度。客户必须将探头称动到合适位置。如果不能移动，可修改平均值。但不确保能成功。

20. 探头被安装在水平管中，流量是否稳定?
• 稳定，到第21步
• 不稳定，到第25步
21. 探头是否被安装在罐体的排放口? 见 T2。
• .是，必须安装阀门或者管路做U型抬头，使管道满管。见T1。
• 不是，到第22步。
22. 探头是否被安装在罐体的重力排放口(无泵)?
• 是，必须安装阀门或者管路做U型抬头，使管道满管。见T1或者T3。
• 不是，到第23步。
23. 检查液体的粘度和雷诺系数。雷诺系数是否满足要求?
• 达到要求，参考备注10
• 达不到要求，参考备注9
Re: Reynolds Number

Re = 3,162.76 x Q x Sg/(μ x ID) 说明:

Q = 流量GPM

OR  DN = 管公称直径(m)

V = 流速(m/s)= 运动粘度 (m2/s)
水的运动粘度是0-6 m2/s
Sg = 比重（密度） μ = 动力粘性系数ID = 管内径inch

备注 9:
GF流量探头需要液体是层流状态。如果雷诺数达不到要求，流量信号会非常不稳定及不准确。

备注 10:
如果客户的问题还是不能解决，请与GF联系。
老款GF流量仪表显示0:
检查从第1步到第23步，再到第24步。

24. 仪表的SN是多少? 仪表的SN是多少?
• 是，到第25步
• 不是，第三方仪表，参考备注11

备注 11:
.检查接线。确认工作电压及输入脉冲。部分第三方仪表可能无法与GF探头兼容。

25. 记录仪表中的K-Factor值。查找产品手册。 K-Factor是否对应安装件及管?
• 对应，到第26步。参考备注1和备注2

不对应，记录K-Factor值，到第26步

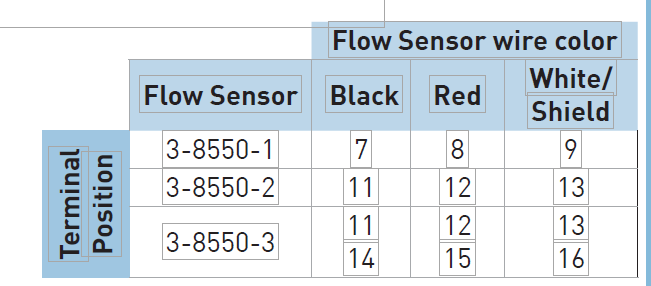

26. I检查连线(见表)?
• 正确，到第27步
• 不正确，更改并重测

27 系统是否有流量?

• 系统是否有流量
• 没有，确定阀门和泵是否打开。到第28步

28 探头的流向是否正确? 检查探头上的方向箭头是否与流向一致?

• 一致，到第29步
• 不一致，移动探头与流向一致。到第30步。

29. 是否有延长线?
• 有，确认最长距离没超出要求。见备注12.到第30步
• 没有，到第32步

备注 12:
515和525探头最长为60米(200尺)。2526, 2537,2540,2551,2552 2507, 2000, 2100探头最长为300米(1000尺)。备注 12:
515和525探头最长为60米(200尺)。2526, 2537,2540,2551,2552 2507, 2000, 2100探头最长为300米(1000尺)。

30. 电缆长度是否符合要求?
• 符合 到第31步
• 不符合，减少长度。参考备注13

备注 13:
超出范围的延长线会导致信号电压下降，影响正常信号，仪表可能不正常或读不出信号。

31. 是否有用3-8050-1来延长?
• 有,
- 确认连线正确，电缆没受腐蚀
- 确认电缆是否安全到达3-8050-1的终端。参考备注14
• 没有，检查电缆及接头是否正常
必要时维修或更换。参考备注14

备注 14:
以下信息为转轮类型。
如果是2551或2552，到第34步。

32. 将探头从系统中拆出测试：
对于515, 8510, 525, 2536, 8512, 2537 and 2540:
• 检查转轴和转轮是否正常，必要时更换。
• 检查转轮是否转动正常，必要时清洁。
• 用手转动转轮，检查仪表是否有信号。
33. 仪表是否有信号?
• 有，探头工作正常，参考备注15。
• 没有，探头送到GF检测。

备注 15:
拆出探头能很好的观察探头的磨损情况。转轮探头要定时维护。2511或2552是很好的替代品，没有磨损。

以下信息为2551(频率或S3L输出)

34. 打开黄色盖板。检查以下：
检查探头线是否连接到绿色插座上。检查并插入到正确位置。连线是否正确?见p1
• 正确，到第35步
• 不正确，重新到第34步
35. 检查电子元件的编号是否为
3- 2551-150-11，见C1
• 是，到第36步
• 不是，检查选型是否正确

36. 检查输入电缆接线是否正常且无腐蚀?
见T1
• 正常，到第37步
• 不正常，重新连接
37. 检查输入电缆接线是否正常且无腐蚀?
• 正常，到第38步
• 不正常，重新连接
38. 检查2551上的S3L/频率跳线是否正确?
• 正确，到第39步
• 不正确，将跳线放到正确的位置上。参考备注16
备注 16:
2551和2552电磁流量计可以选择输出频率或S3L信号。旧款GF仪表只能接受频率信号。8900和9900能接受频率或S3L信号。更多信息见8900或9900手册。
下面的检测建议客户使用一桶水来进行测试。观察电磁探头上的两个LED灯。

连接供电，将电磁探头放在空气中。红色灯和蓝色灯是否交替闪烁?

• 是，到第40步
• 不是，参考备注17

备注 17:
下列任何一项都表明电子产品失效：

- 没灯亮。检测供电。
- 蓝色LED灯常亮，表示探头在水中，没有流动。
- 蓝色LED灯在闪烁，表示有流量。
- 红色LED灯在闪烁，表示有电气干扰，需要接地。
- 红色LED灯常亮，表示探头电子元件有故障。

切断供电10秒，重新供电如果问题还不能解决，退回给GF检测。

40.将电磁流量放在桶中按流向方向移动电磁流量计。

观察LED灯，是否同交替闪烁到闪烁的蓝色。

• 是，到41步
• 不是，参考备注17

41. 仪表或PLC看到流量显示(从0到流量指数)?
• 有，探头工作正常
• 没有，再次检查连线，如果仪表上还没有任何读数，查看仪表说明书获取更多信息。 2540

未完待续。。。。
