GF 仪表-电磁流量计

2552

安装位置的选择

? 2552需要测量位置的介质达到充分紊流流态以实现准确测量。
? 安装电磁流量计应确保介质中的气泡不会接触到电极。
? 将流量计安装于竖直管路中，同时介质自下而上是首选方案。
? 管路系统的设计应确保流量计时刻保持湿润。
? 对于介质电导率小于100μs的应用，电磁流量计在工作之前应在满管的介质中浸泡24小时。

常规安装

可消除气泡，而且可以确保流量计 时刻保持湿润。

安装角度

为了避免介质中的气泡和沉积物对测量造成不利影响，流量计不宜安装在12点钟及6点钟方向。

传感器的调节

刚刚安装完成的电磁流量计的输出信号可能不稳定。请将传感器浸泡在充满介质的管路（或者其他装满水的容器）中24小时。

电导率很低的介质可能需要更长的调节时间。

对于电导率低于20μs/cm的介质，电磁流量计无法正常工作。

接地

2552流量计对于中等水平的电气噪声是不敏感的。但在有些场合，可能需要接地以消除电气干扰。

① 用导线（推荐规格14AWG/ 2.08mm²）将传感器的接地螺栓就地接地。
② 在流量计的上下游就近安装流体接地装置，并将流体接地装置与2552的接地端子相连。
对于塑料管路可以使用法兰接地环或者金属电极，金属管路则可以使用金属夹。
流体接地装置必须直接接触介质，并尽可能地靠近流量计。
③ 将SHIELD线连接到仪表附近的大地。

2552
流量计安装

材料准备

? 2552附带
• 直尺
• 黄铜棒
• H尺寸数值
• 六角扳手
• 夹环2个
• 接地螺栓
• 用于不锈钢的防锈润滑剂

? 自备
• 内螺纹安装件（直焊或鞍形）
1¼”NPT或ISO7/
Rc1¼”(2552-2) 1½”NPT或ISO7/ Rc1½”(2552-3)
• 1¼”或1½”球阀（用于Hot-Tap）
• 1¼”或1½”直径的钻头
• 1¼”管接头
• 适于该应用的的螺纹密封胶
• 管钳

安装准备

流量计电极的对正以及电极插入深度和管径的比例对于系统的正常运作以及校准是非常重要的。随2552所提供的黄铜棒即用于辅助实现这些要求。

H尺寸是管道顶部到黄铜棒底部的距离。计算H尺寸的目的在于确保流量计的电极位于管内径10%的位置。

H-尺寸（计算）

如果校准数据中未提供所应用的管路规格，可通过以下步骤计算。

1. 流量计电极与黄铜棒底部的固定间距如下：
- 2型号： 276.3mm
- 3型号： 419.0mm
2. 减去管壁厚
3. 减去管内径的10%
4. 计算结果即为H尺寸。

安装件

在管路上开孔，开孔尺寸32mm（1¼”）。

将安装件安装到管路上，
2552-2使用32mm（1¼”）安装件， 2552-3使用40mm（1½”）安装件。

安装件的耐压能力必须大于20bar。

Hot-Tap安装

在安装件和球阀之间安装一个管接头。

使用合适的密封胶或密封带确保连接不会产生渗漏。

Hot-Tap钻孔需要特殊工具及技能。该任务只能由合格人员执行。

安装球阀

旋转球阀的方向确保手柄与管路方向平行。避免手柄对流量计的调试和对正产生干涉。

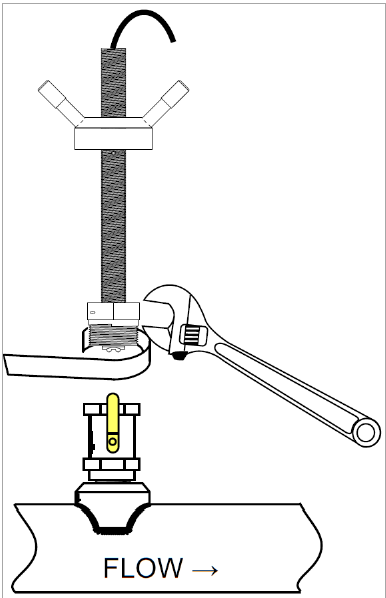

安装流量计

? 在流量计的过程连接螺纹处缠绕密封带或者涂抹密封胶。
? 将过程连接头拧紧到管路中。
• 使用工具时，请勿损坏锁紧螺纹。
• 传感器带有流向标志，用于对正流向。箭头必须朝向下游。
• 拧紧过程接头的过程中，应牢牢握住传感器外壳。避免电缆扭曲缠绕在传感器周围。

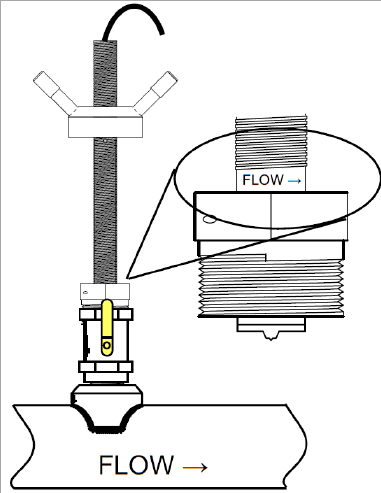

安装流量计（续）

    ? 将过程连接头的锁紧螺栓拧松。
? 旋转ACME螺纹外壳，直到流向箭头对准正确的方向。
? 固定锁紧螺栓，以防止外壳旋转。请勿锁死，可能还需要微调方向。
? 握住传感器外壳时请戴手套。

调节流量计的位置和插入深度

? 将黄铜棒插入传感器调节毂正下方的对正参考孔。
? 在外壳的ACME螺纹处涂抹防卡塞润滑剂（适用于不锈钢）。每次维护以及缩回传感器之前都应该重新涂抹润滑剂。不涂抹润滑剂带压操作可能造成永久性损坏。
? 逆时针旋转传感器调节毂调节流量计的高度，直到黄铜棒与管路间距等于H尺寸。

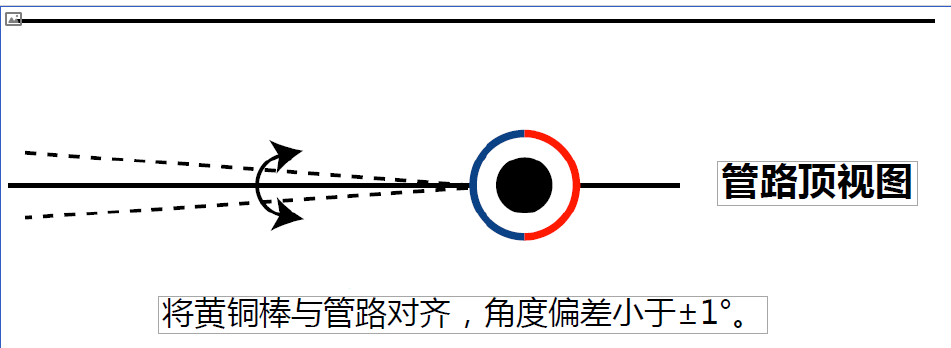

? 拧松锁紧螺栓并旋转传感器外壳，将黄铜棒对齐管路中心线。
? 完成传感器高度的调节以及对正后，锁死调节螺栓。

固定电磁流量计

2552
接线频率输出

? 2552输出的集电极开路频率信号可以连接8550-3，8900或者9900。
? 2552由变送器供电，无需附加电源。
? 注意连接变送器的辅助电源（AUX）。

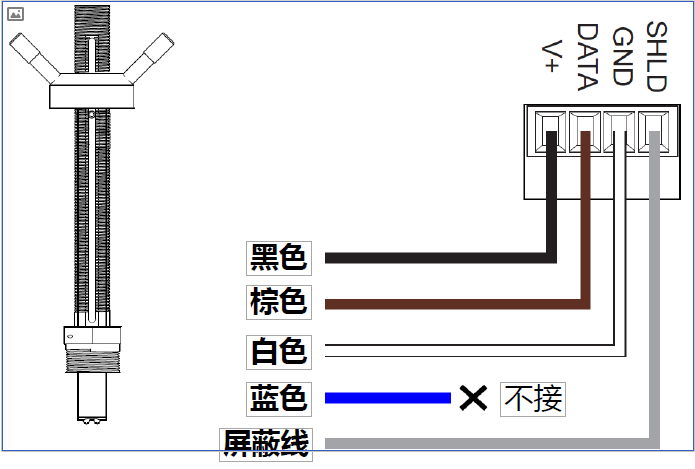

数字（S3L）输出

4~20mA输出
