超声波液位计

型号2260：带显示型号2270：不带显示

2260带显示

2270无显示

超声波液位计测量原理

?? = L − 1/2??????

? 非接触式物位测量
? 对于小型，独立的储罐，该仪表可提供一路两线制4-20mA输出以及机械式继电器触点。可通过按钮以及大尺寸图形显示屏进行编程。
? 对于大型和/或多储罐应用，建议使用带有HART接口的仪表版本，直接通过面板安装的控制器或者PLC进行通讯。可通过HART协议进行轻松编程。

2260/2270 超声波液位计不同点

2260超声波液位计

? 带显示 (可插拔键盘和显示屏 )
? 机械式继电器可用于高/低报警
? 可提供4m、6m、15m范围的液位测量
? ATEX 防爆认证(可选)
? 价格较2270比较高

2270超声波液位计

    不带显示
无该功能
仅提供4m、6m测量范围

无该选项
对于一般场合应用价格优势明显

2260/2270 超声波液位计相同点

? 两线制紧凑变送器
? 5°窄发射角，尤其适合小型或中型储罐
? 温度补偿电子组件
? 出色的信号处理软件提供高度精确的测量结果
? PP或PVDF传感器本体提供了极佳的耐化学性
? 4-20mA/HART接口
? 二级防雷保护
? 传感器防护等级IP68
? 可通过8058信号转换器连接9900变送器进行远距离显示

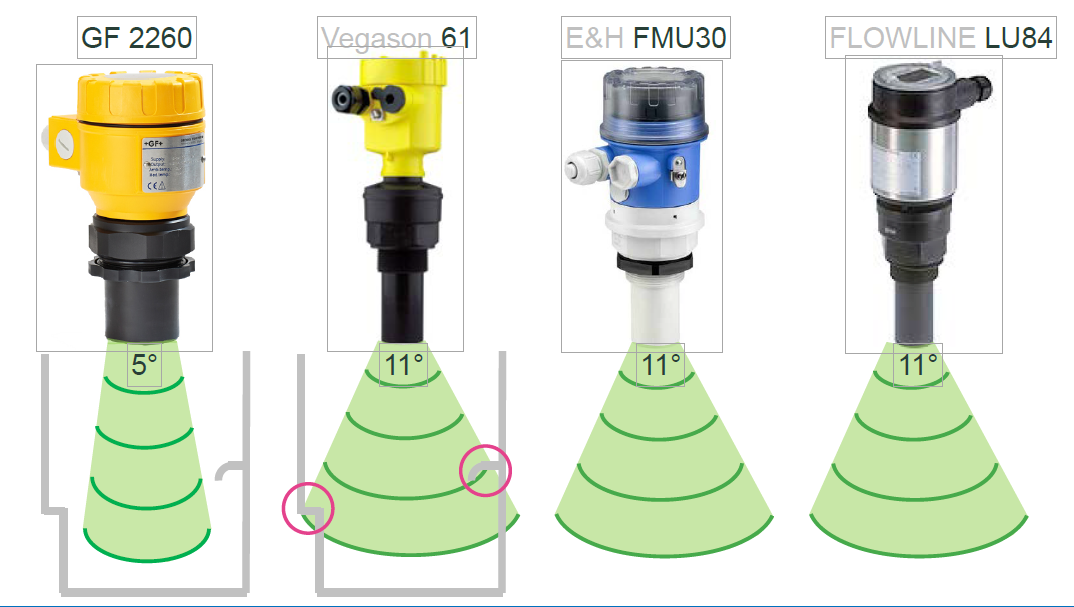

产品优势：窄发射角 → 可靠测量结果

    不易探测到干扰物，狭小储罐/空间仍可进行可靠测量。产品优势：窄发射角 → 可靠测量结果

聚集的发射波能更好的从表面反射。强回波带来更高可靠性。

产品特点
快速设置菜单 → 操作简便

? 易读显示
? 实现高效安装
? 过程参数监测一目了然
? 简化的维护/故障分析

可识别干扰源?

 无误报信号的可靠测量
? 传感器安放位置更加灵活

消除波动、泡沫带来的影响

? 无干扰的可靠测量
? 系统无需停机维修
? 复杂条件下可靠的监测

可根据罐体形状进行编程

? 更高的体积准确性带来介质的节约
? 使非圆柱形罐体的测量得以简化

2260 技术规格

测量范围0.2-4 m  /  0.25-6 m  /  0.45-15 m

总发射角6° / 5° / 5°

测量频率80kHz / 80kHz / 40kHz

精度± 0.2 % 测量读数 ; ± 0.05% 测量范围

过程连接1 ½” BSP/NPT / 2” BSP/NPT / flange

传感器材质PP, PVDF

供电电源12-36 V DC

输出4-20 mA, HART, relay

2270 技术规格

测量范围0.2-4 m  /  0.25-6 m

总发射角6° / 5°

测量频率80kHz / 80kHz

精度± 0.2 % 测量读数 ; ± 0.05% 测量范围

过程连接1 ½” BSP/NPT / 2” BSP/NPT

传感器材质PP, PVDF

供电电源12-36 V DC

输出4-20 mA, HART

超声波液位计的安装

应垂直于测量液体表面

探头应远离下料口且避开障碍物

探头不适于强烈搅拌的实时测量

要提高探头安装位置，防止最高液面进入盲区

超声波液位计现场安装
