一、信号类型：频率

Signet 流量传感器 515/8510 , 525, 2000, 2100, 2507, 2536/8512 和 2540 提供频率输出。(流量传感器2537, 2551 和 2552 可配置为数字信号 (S3L) 或频率输出)。
频率输出传感器的最大电缆长度取决于输出的信号强度, 和EMI (电磁干扰) 或“噪声”干扰的程度。而信号强度跟自供电 (515/8510和525) 还是外部供电有关。

• 9950的输入端传输传感器的频率信号。
• 9950在输入菜单可选择515或525，在能提供最佳信号的选项下选择”Yes”
• 不要将传感器或输出电缆布线在含有交流电缆的线槽。电气噪声会干扰传感器信号。
• 将传感器电缆布线在接地的金属线槽内，可避免电气噪声和机械损伤。
• 电缆进入处做好密封, 防止受潮。
• 一个端子只能接一根线。端子如接两根线需要先端子排外拧合后再使用。
• 为避免噪声干扰, 将传感器的屏蔽线接到旁边的接地点上。
• 更多接线信息请参考传感器使用说明书。

二、信号类型：数字信号S3L

• 9950的输入端传输传感器的数字量 (S3L) 信号。
• 不要将传感器或输出电缆布线在含有交流电缆的线槽。电气噪声会干扰传感器信号。
• 将传感器电缆布线在接地的金属线槽内，可避免电气噪声和机械损伤。
• 电缆进入处做好密封, 防止受潮。
• 一个端子只能接一根线。端子如接两根线需要先端子排外拧合后再使用。
• 从I/O设备到变送器最大电缆长度不得超过 305m (1000 ft)。
• 为避免噪声干扰, 将传感器的屏蔽线接到旁边的接地点上。
• 更多接线信息请参考传感器使用说明书。
• 最大的数字信号 (S3L) 电缆长度取决于连接的传感器类型和配线的类型。为达到最佳效果, 在布线前计算好最大电缆长度。

为避免信号干扰，电缆屏蔽层需要接地。

数字信号(S3L)电缆最大长度：
总线所使用电缆的质量决定了它最大长度。最大电缆长
度不得超过 305m (1000 ft)。

三、信号类型：4-20mA

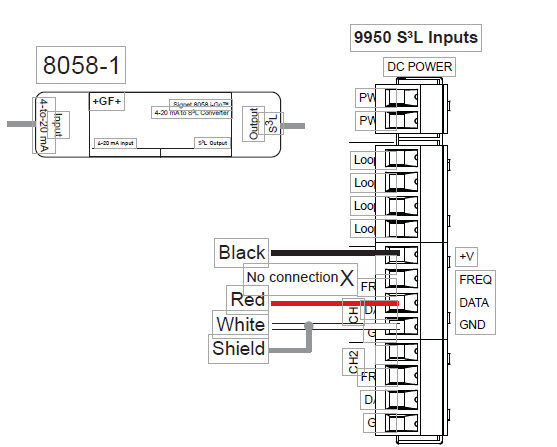

如连接非Signet传感器到9950, 传感器的 4 - 20 mA信号必须转换为数字信号(S3L)。8058 i-Go 信号转换器可将任何 4 - 20 mA 信号转换为数字信号 (S3L)。

1. 用 8058连接4 - 20 mA 回路和9950数字信号 (S3L) 输入端。
2. 在 9950 的INPUT TYPE 菜单 (请参见第8页 系统设定菜单), 定义输入为 4-20mA。

四、继电器功能

根据您的应用要求设置继电器功能。

设定值保存后立即生效。

1. 按住ENTER键3秒钟。
2. 进入Relay菜单，按▼▼▼ 然后 ENTER。
3. 按 ? 选择需要的输入源。您需要输入编码或密码。选择输入源，按ENTER确认。
4. 按 ▼ 到 继电器模式选择界面
5. 按 ? 然后 ▼ 或 ▲ 进行选择 R1 MODE LOW。按 ENTER 确认。
6. 按 ▼ 到 R1 SET LOW。按? 将GPM值设为5.5。
7. 使用 ▼ 或 ▲ 改变设置点，按 ENTER保存。
8. 滚动▼ 到 R1 HYSTERESIS 菜单。
9. 按 ? 进行编辑。
10. 设置继电器的滞后值为 2.5 gpm。
11. 按ENTER。
12. 向下滚动 ▼ 到 R1 ON DELAY 菜单。
13. 按 ?进行编辑。
14. 设定继电器延时的秒数: 15.0。
15. 按ENTER。然后
16. 退出到浏览模式。
● 可以在 RELAY 菜单中测试继电器功能。

示例：设定继电器 R1 在
5.5 gpm时打开，延时15s，在8.0gpm时关闭。
请记住，
SET LOW + hysteresis = OFF Relay 1 Source = CH1 Primary Relay 1 Mode = Low
R1 Set Low = 5.5
R1 Hysteresis = 2.50
R1 on delay = 15.0 sec

五、继电器模式

9950可被组态为控制器，当过程量超出用户设定值时，进行开关动作，或发出一个相应比例的脉冲。它可被用于低位报警，高位报警或发出脉冲来触发相关过程量。所有继电器功能均可在RELAY菜单中设置。

低限设定：
当测量值低于或等于设定值时，继电器开。当测量值等于或高于低限值+滞后值时继电器关。

高限设定：
当测量值高于或等于设定值时，继电器开。当测量值低于或等于高限值-滞后值时继电器关。

高报/低报循环时间：
在过程量高于（或低于）设定值后，在预先设定的时间内继电
器可以保持得电状态。继电器保持CYCLE TIME
设定的时间，然后失电，即使过程值仍高于（或低于）设定
值。当CYCLE TIME结束，且满足以下两个条件中的一个时，循环将重复。

● 高报循环：过程量低于设定值-滞后值
● 低报循环：过程量高于设定值+滞后值

在FLOW模式下，Cycle High在每次体积量到达SET VOLUME设定点时激活继电器（请见23页）。
注意：重置计时器(或流量体积)：在RELAY菜单中，选择TEST RELAY。如果此时继电器不满足激发条件，时间将重置为0。如满足激发条件，计时器重新开始。

如果9950在一个周期断电，这个Cycle Time将重置。如果电源恢复后这个周期持续存在，继电器
将继续完成Cycle Time。

窗口功能：
在过程量高于等于高限值或低于等于低限值时，继电器被触发。
WINDow IN-如测量值在两个设定值之间，继电器开。  WINDow OUT-如测量值在两个设定值之外，继电器开。

等比例脉冲：
The transmitter can output a pulse at the rate def ned by the settings in the CAL menu and the sensor input. The maximum pulse output is 300 pulses per minute.
Example usage would be to control solenoid-operated dosing pumps.
按照CAL菜单中的设定和传感器的输入信号，变送器可以一定速率输出脉冲。继电器最大的脉冲输出为300脉冲每分钟。可用来控制电磁控制的加药泵等。
例如：当过程值上升到设定值以上，变送器开始输出跟过程值相关的脉冲数、终点最大脉冲数，和可设定的脉冲/分钟。脉冲速率根据过程值的变化而变化，并接近设定的终点值。此功能可用于精确地控制过程值。
起始点，终点，最大脉冲速率可在RELAY菜单中设定。
注意：继电器指示灯在脉冲模式会闪烁。

示例：

• 输出值小于5时, 输出0脉冲/分钟。
• 输出值为7.5时, 输出50脉冲/分钟。
• 输出值大于等于10时, 输出100脉冲/分钟。

、

脉宽调制
PWM会自动根据设定的最低和最高限值生成相应比例的吸合和断开时间。

继电器周期是吸合和断开时间的总和。
继电器脉冲宽度指继电器吸合的时间。 9950必须设定继电器周期, 最低和最高限值。
注意： PWM模式不适用压力测量。
注意： 继电器LED灯在PWM模式下会闪烁。

注意：当过程量大于最大设置区间时，脉冲宽度为100%继电器周期（继电器一直在触发状态）。

示例：

• 当过程值低于设定的最低值时，脉冲宽度为继电器周期的0%（继电器保持断开）。
• 当过程值高于设定的最高值时，脉冲宽度为脉冲周期的100%（继电器保持吸合）。
• 当过程值为最高值与最低值差值的60%时，脉冲宽度为继电器周期的60%。

体积脉冲
每次一定体积的流体流过会产生一个脉冲。只针对流量输入。

注意： 继电器指示灯在继电器触发时亮。

累计流量

当特定流量流过时继电器触发并保持。只用于流量输入。
Total Volume模式下对TOTALIZER中的值计数直到达到设定值，然后打开继电器直到TOTALIZER被重置。
如果可重置Totalizer中的读数大于设定值, 继电器立即打开。继电器在累积流量低于设定值，或累积流量复位至0时断开。这个模式可用于反冲洗循环或到期更换滤网等工艺流程。

Multiple模式
当继电器源被设置为Multiple模式时，该模式呈现的四个布尔逻辑公式称为“Relay Operators”。每个operator可以设定最多三种不同的条件。 继电器只有在满足公式设定的条件时才被激活。

布尔继电器逻辑操作

将继电器1设置为A | B | C模式。”此继电器将触发IF通道1 的pH值降低至6以下；或通道2的pH值升至7.8，或二进制输入1是否处于触发状态（开或关）。当任意条件满足时，继电器#1 将吸合30秒”。

条件A: 通道1的pH值小于6

条件B:通道2的pH值大于7.8

 条件C:二进制输入1开，延时30

当正常操作时，所有这三个条件都为FALSE。 如果其中任何一个变为TRUE，则继电器1将被激活。继电器1将保持激活，直到TRUE条件再次变为FALSE，包括滞后值。

二进制

当继电器源设置为“二进制”时。二进制输入可以感测输入是ON（关闭）还是OFF（打开）。 四个二进制输入只控制继电器激活，而不作为测量源考虑。每个二进制模式是独立的，每个都可以分配给继电器模式。

示例
2282侧装型液位开关安装在水箱中。液位开关的输出将防止继电器在液位低于传感器位置时被激活。

定时器

当选择“定时器”继电器源时，时间可以使用周期Period或工作日Weekday模式选择。 两种继电器模式直接使用启动时或调整时在选项菜单中设定的时间和格式工作。在到达指定时间之前，继电器正常打开；达到指定的时间，继电器闭合，触发继电器并保持一段时间。“Hold while”特征允许用户保持来自通道输入1,2或两者的测量值，或选None保持特定的恢复时间。9950将停用被保持的继电器，并在4至20 mA之间保持住上一个值。

• 周期模式允许用户设置周期性间隔，以天，小时或分钟为单位触发继电器。 在开始启动界面，用户可以设置周期模式的日期和时间。
• 工作日模式允许用户指定星期，星期日，星期一，星期二，星期三等触发继电器的日期。 “开始时间”界面，用户可以设置星期几触发继电器。工作日模式没有启动延时参数。

注意:
如果在触发或恢复过程中更改HOLD WHILE RELAY＃ACTIVE设置，则该设置将在循环完成后启用。 要立即应用更改，请将电源切换到9950。

六、派生功能

当存在两个相同类型的测量时，9950可以从测量对的计算得出几个派生功能。最多可定义四个派生功能，并将其用作显示和输出函数的源。

• 流量，温度，压力，电导率和液位通道必须有匹配的单位。（流动通道也必须有相同的时间基数）。
• 在进行功能计算之前，电导率通道将自动标定为μS/ cm。
• 三种类型的派生功能可应用于任何传感器，无论何种类型。
• 比例：测量1÷测量2 或测量2÷测量1
• 差值：测量1 - 测量2 或测量2 - 测量1
• 求和：测量1 + 测量2

%通过和%拒绝

％通过和％拒绝导数功能是基于电导率测量，特别适用于反渗透系统

• ％通过是产水中残留的污染物的量和进水中污染物的量的比较。例如，如果进水测量375μS，产水测量值为18.75μS，％通量为（18.75 / 375）×100 = 5％。
• ％拒绝是被排放到浓水中的污染物的量，和进水污染物的量的比。例如，如果给水测量375 uS和产水测量值为18.75 uS，则%拒绝是[1-（18.75 / 375）]×100 = 95％
• 减少拒绝值和增加通过值通常表明RO膜有问题。

%恢复

• ％恢复是基于反渗透系统中流速的派生功能。
• 要测量％恢复，9950必须接两个流量传感器。 它们可以安装在进水、浓水或纯水管道上。
• 9950提供了3种不同的计算方法去计算%恢复值，以适应不同的配置。
• 两个流量传感器必须使用相同的时间基数和测量单位。
