9900变送器故障排除（2）

R1 集电极开路继电器不工作

17. 集电极开路继电器的开关电压是多少？是否大于24VDC?

是→ 集电极开路供电不能超24VDC以上，R1可能已经损坏，无法修复否→ 参见第26条

提供给客户一个新的继电器模块 3-9900.393(159 001 698)，图7。

18. 继电器开关的设备电流是多少? 是否大于50mA?

是→ 继电器开路损坏
否→ 参见以下意见，并联系GF

提供给客户一个新的继电器模块 3-9900.393(159 001 698)，图7。

集电极开路继电器很难进行故障诊断。请参阅9900安装使用说明书，以正确使用集电极开路继电器。R1的故障排除，已经超出了客户自行处理的能力，请寄往GF美国工厂进行判断。

前面板上的红色LED灯不亮:

19. 9900是否仅接线了回路电源?

是→ 9900按照图2接线时，LED可能不工作。请按照图3接线。否→ 9900可能损坏。

R1，R2，R3总是启动LED和继电器:

0. 验证迟滞Hysteresis未被组态为高值。迟滞设置是否太偏离继电器设定点?
是→ 将迟滞设为稍低值
否→ 9900继电器可能损坏；或9900变送器损坏

面板显示“Check Sensor” 客户是否已经查看了:

 传感器接线
    拆除，检查，重新安装传感器     更换坏的传感器

21. 是否已经进行了以上步骤?

是→ 9900变送器可能损坏否→ 按照以上步骤查找问题

面板显示“Check Preamp 客户是否已经查看了:

pH/ORP传感器的电气接线
拆除，检查，重新安装pH/ORP传感器 - 更换坏的放大器组件:

- 3-2750-X
- Co电导率模块
- 3-2850

拆下并检查电导率模块的引脚和端子，并重新安装。

22. 是否已经进行了以上步骤?

是→ 9900变送器可能损坏否→ 按照以上步骤查找问题

无法启动批处理功能:

23. 按Enter键后，面板上是否显示”Starting”?

是→ 进入第24步

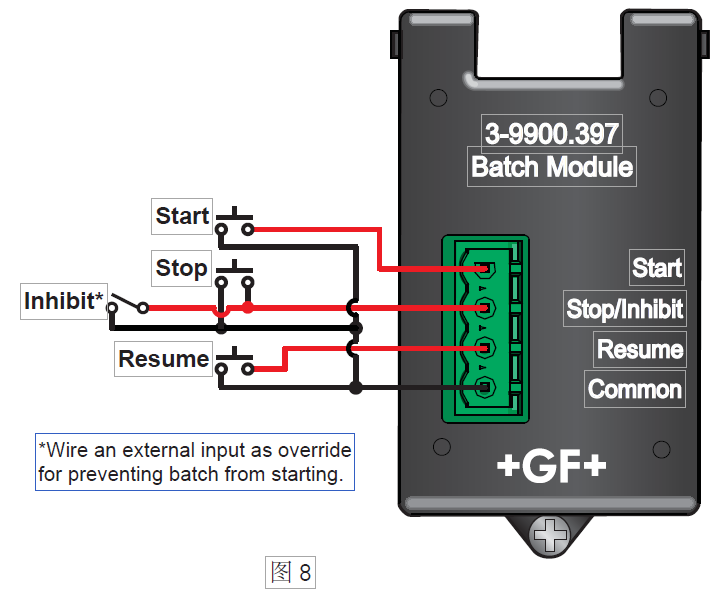

否→ 手动按面板上的Enter键。如果客户远程控制Start键，请确保接线正确。正确的接线请参照图8

24. 继电器1,2或3的LED是否点亮?
是→ 进入第25步
否→ 确保继电器1，2或3已被设置为批处理模式，阀门已连接到相应的继电器。请参见图9
25. 确认批量大小是否不超过手动或自动补偿。
批量值是否超出了补偿值?
是→ 提高批量值，或降低手动补偿。请参见图10。
否→ 进入第26步

图9

图10

26. 验证用户是否连线到批处理模块的”抑制”端。
面板上是否显示”External Stop Is Active”字样?
是→ 检查连接到抑制端的输入状态。
否→ 进入第27步
27. 通过运行Manual Batch来验证接线是否正确。见图11。
在”Manual Batch” 视图中，按住向下键和向右键，批量是否运行?
是→ 9900变送器损坏
否→ 检查连接到阀门的继电器的接线(默认是继电器2)。如果接线正确，将批处理模式设置到另一个继电器上（例如，原来继电器2设为批处理模式，现在将继电器3分配给批处理模式）。如果新设的继电器工作，说明前一个继电器故障。如果R1坏，更换9900；如果R2,R3坏，更换继电器模块。

面板显示 “MISSING SIG PRESS <ENTER>”:

客户是否已经查看了:

- 查看传感器是否设置为”FREQ”或”S3L”以匹配流量传感器信号
- 检查流量传感器接线
- 检查确保有液体流过传感器
- 调整”Missing Signal On Delay”设置。On delay默认设置为6秒。

28. 是否已经进行了以上步骤?

是→ 9900变送器，批处理模块，或流量传感器损坏。否→ 按照以上步骤查找问题。

批处理在启动后立即停止

29. 确认批量大小不太接近手动或自动补偿。
30. 验证是否没有触发报警。报警触发时，用户将停止批处理。

测量的批量大小，与9900种存储的批量大小不匹配
31. 验证k系数正确。如不知道正确的K系数，需采用流量标定功能。
流速不正确
32. 确认流量时间基数 “FLOW TIMEBASE” 正确。默认值是秒。
如以上各类解决方案还是不能解决您的问题，请联系GF仪表。
